Конусные ёмкости представляют собой класс резервуаров, геометрия которых оптимизирована для гравитационного опорожнения без образования застойных зон и несливаемого остатка. Такое решение востребовано в отраслях, где требуется точное дозирование, частая смена продукта или исключение смешивания остатков разных партий. В отличие от цилиндрических баков с плоским дном, конусная форма направляет поток содержимого к центральному патрубку, что позволяет использовать самотек для выгрузки вязких жидкостей, тонкодисперсных порошков и гранулированных материалов. Промышленное применение конусных ёмкостей охватывает агропромышленный комплекс (хранение зерна, комбикормов, жидких удобрений), строительную отрасль (цемент, сухие смеси, добавки в бетон), химическое и пищевое производство, включая технические жидкости, масла, эмульсии и пищевые концентраты.
Изготовление резервуаров методом ротационного формования из полиэтилена низкого давления (ПНД) или полиэтилена высокой плотности обеспечивает монолитность стенки без сварных швов, что исключает точки коррозии и утечек. Толщина стенок рассчитывается с учётом гидростатического давления и требований к механической прочности. Для эксплуатации на открытых площадках в состав сырья вводятся УФ-стабилизаторы, предотвращающие фотоокислительную деструкцию. Конусные баки способны работать в диапазоне температур от -40°C до +60°C, однако при отрицательных температурах следует учитывать снижение ударной вязкости полиэтилена и применять соответствующие коэффициенты запаса.
Преимущества полиэтиленовой тары в металлической обрешетке
Отдельную категорию составляют конусные ёмкости, интегрированные в наружный металлический каркас. Такая компоновка решает сразу несколько инженерных задач. Во-первых, обрешетка принимает на себя основные нагрузки от веса содержимого и внешние динамические воздействия, позволяя использовать полиэтилен меньшей толщины без потери общей жёсткости системы. Во-вторых, металлический каркас исключает деформацию стенок при установке фланцевого оборудования, мешалок с боковым входом и вибрационных дозаторов. В-третьих, каркас оснащается строповочными проушинами или вилочными карманами, упрощая такелажные работы и штабелирование при транспортировке.
В моделях, предназначенных для сыпучих материалов, обрешетка выполняется из профильной трубы прямоугольного сечения, окрашенной порошковой краской или оцинкованной. Такое исполнение устойчиво к абразивному износу и атмосферной коррозии. Крепление пластикового бака к каркасу осуществляется через приварные закладные элементы или опорные кронштейны, что позволяет демонтировать бак при необходимости ремонта или замены. Благодаря жёсткой связи между баком и каркасом исключается относительное смещение, которое могло бы вызвать истирание полиэтилена о металлические грани.
Технические характеристики и комплектация модели KS 2000

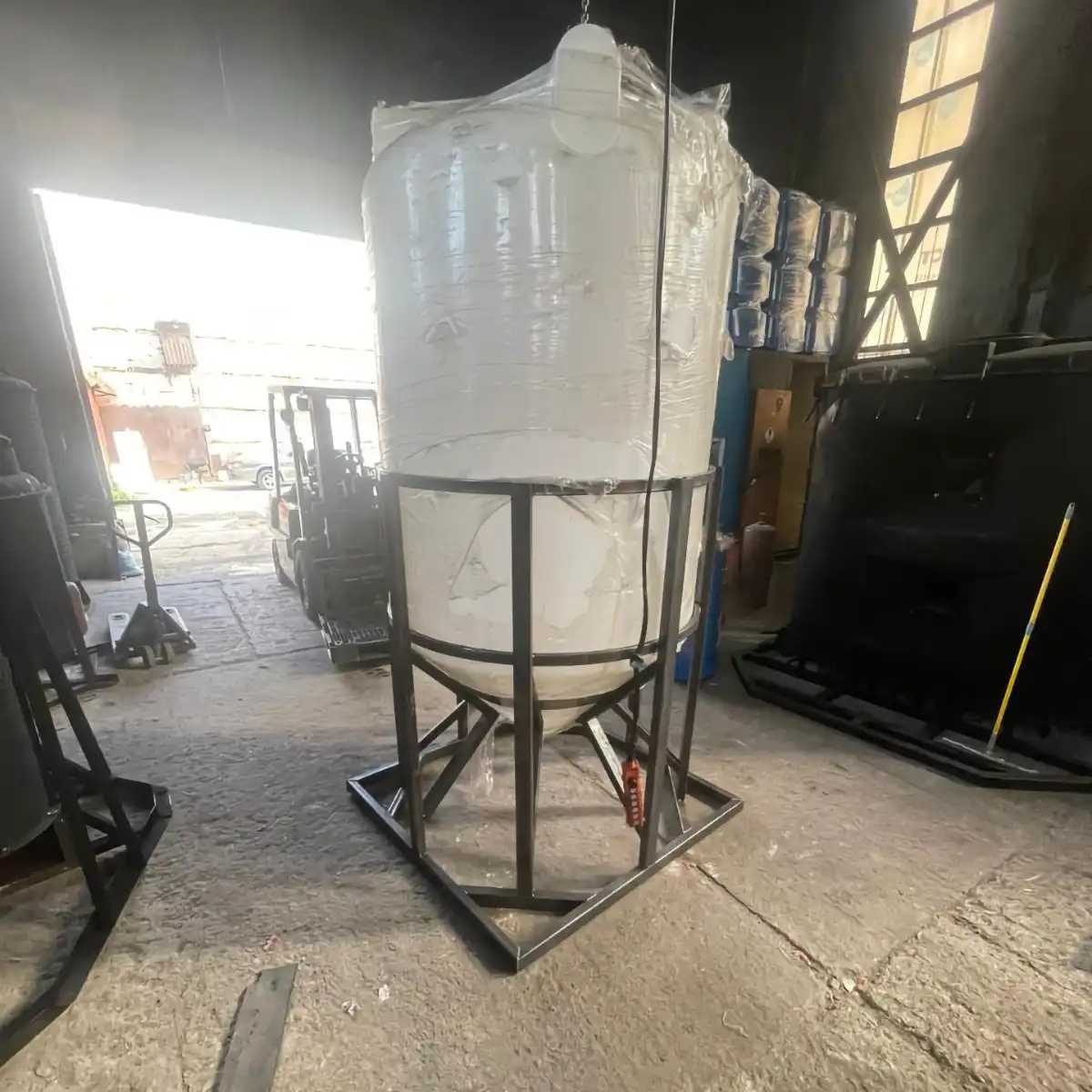

Конусная ёмкость KS 2000 объёмом 2000 литров представляет собой законченное инженерное решение с функцией полного слива, ориентированное на промышленную эксплуатацию. Основой служит бак из первичного полиэтилена, сформированный методом ротационного формования, что гарантирует равномерную толщину стенки в зоне цилиндрической части и в конусе. Угол наклона конусного днища рассчитан на обеспечение самотёка для материалов с углом естественного откоса до 30-35 градусов и коэффициентом трения покоя не выше 0,3. Выходной патрубок диаметром, согласованным с типовой запорной арматурой (шаровые краны, шиберные заслонки, пневматические клапаны), расположен в вершине конуса и снабжён усиленной бобышкой.
Металлическая обрешетка изготовлена из профильных труб сечением 60×40 мм для вертикальных стоек и 40×20 мм для горизонтальных и диагональных связей. Такая размерность обеспечивает жёсткость конструкции при полной загрузке ёмкости жидкостью плотностью до 1,2 г/см³ или сыпучим материалом с насыпной плотностью до 0,9 т/м³. Высота каркаса дополнена регулируемыми опорами, компенсирующими неровности пола. В верхней части обрешётки предусмотрены две проушины из листовой стали толщиной 6 мм, позволяющие поднимать и перемещать полностью укомплектованную ёмкость краном или автопогрузчиком без риска разрушения пластикового бака.
Комплект поставки включает герметичную загрузочную крышку с уплотнительным кольцом из EPDM и дыхательный клапан. Дыхательный клапан выполняет две функции: при сливе жидкости или опорожнении от сыпучего материала он предотвращает создание разрежения, способного деформировать стенки бака, а при тепловом расширении газовой фазы – сбрасывает избыточное давление. Настройка клапана производится на диапазон давлений от -0,2 до +0,5 кПа относительно атмосферного. Для работы с агрессивными жидкостями и органическими растворителями клапан может быть заменён на модели из PVDF или с сильфонным уплотнением.
Сферы применения и интеграция технологического оборудования
Благодаря конфигурации с полным сливом KS 2000 успешно используется как силос для хранения зерна (пшеница, ячмень, кукуруза), бункер для цемента, гипса, извести, а также как накопительная ёмкость для воды, жидких минеральных удобрений, дизельного топлива и технических масел. В пищевой промышленности допускается контакт с сухими продуктами (мука, сахарная пудра, крахмал) и водными растворами. Полиэтилен, применённый в производстве, не выделяет токсичных веществ и обладает нейтральным запахом.
Конструкция KS 2000 предусматривает площадки для монтажа дополнительной фурнитуры. На боковой поверхности бака и на элементах обрешётки могут быть установлены арматурные стойки для крепления следующих устройств:
- лопастные или пневматические мешалки (для предотвращения расслоения суспензий и сводообразования сыпучих);
- электромагнитные или вибрационные дозаторы с регулировкой производительности;
- уровнемеры (поплавковые, ёмкостные, радарные) с выводом сигнала на дисплей или АСУ ТП;
- устройства аэрации (для псевдоожижения цемента и сухих смесей).
Все врезные фитинги выполняются из нержавеющей стали AISI 304 или латуни, с уплотнениями из PTFE или FKM в зависимости от химической совместимости.
Практические аспекты эксплуатации и технического обслуживания
Установка конусной ёмкости KS 2000 производится на ровном бетонном или металлическом основании с уклоном не более 0,5%. При размещении на открытой площадке рекомендуется предусмотреть козырёк или навес для защиты дыхательного клапана от обледенения и попадания атмосферных осадков. Заполнение бака сыпучим материалом осуществляется через верхний люк с крышкой; для предотвращения расслоения и уноса мелкодисперсных фракций загрузочный патрубок может быть оборудован загрузочной течкой или системой обеспыливания.
Контроль технического состояния сводится к периодическому осмотру полиэтиленовой ёмкости на предмет царапин и трещин, проверке герметичности крышки и дыхательного клапана, а также осмотру сварных швов металлической обрешётки. Коррозионные повреждения каркаса устраняются зачисткой и окраской цинксодержащими составами. При необходимости полной санитарной обработки (смена продукта) допускается гидродинамическая мойка водой с моющими средствами, разрешёнными для контакта с полиэтиленом. Сильные окислители и хлорированные углеводороды применять не рекомендуется без уточнения марки полиэтилена.
Таким образом, конусная ёмкость KS 2000 объёмом 2000 литров в сочетании с металлической обрешеткой представляет собой сбалансированное техническое решение для широкого спектра задач хранения и дозирования. Полный слив, устойчивость к УФ-излучению и химическим средам, возможность навески дополнительного оборудования делают её предпочтительным выбором для модернизации складских и производственных мощностей, где требуется высокая степень опорожнения и воспроизводимость технологических процессов.
