Мобильная система подачи и слива с торцевым расположением мотопомпы построена на модульном принципе, где базовым элементом служит ординарная либо двойная транспортная кассета. Кассета изготавливается из профильной стали с антикоррозионным покрытием, обеспечивая жёсткость при динамических нагрузках, возникающих во время движения по грунтовым дорогам и бездорожью. Нижняя часть рамы оснащена опорными башмаками и проушинами для строповки, что позволяет производить погрузочно-разгрузочные работы краном или вилочным погрузчиком без демонтажа насосного оборудования.
Резервуары для кассеты STR 5000 KAS G2: технология ротационного формования и усиленная стенка
Резервуары для кассеты STR 5000 KAS G2 производятся методом ротационного формования, при котором гранулы полиэтилена расплавляются во вращающейся форме, равномерно покрывая внутреннюю поверхность. В отличие от экструзионно-выдувного метода, ротационное формование позволяет получать бесшовные изделия с переменной толщиной стенок без зон внутренних напряжений. Для версии КАС толщина стенки увеличена до 10–13 мм, что на 60–80% превышает стандартные показатели промышленных баков аналогичного объёма. Такое усиление необходимо для работы с плотными гомогенизированными суспензиями (например, карбамидо-аммиачная смесь — КАС), чья плотность достигает 1,3–1,4 г/см³, и с агрессивными химическими реагентами, вызывающими у обычного полиэтилена локальное набухание и микрокрекинг при остаточных деформациях.
Исходное сырьё — пищевой полиэтилен высокой прочности, что подразумевает отсутствие пластификаторов на основе фталатов и возможность контакта с питьевой водой и продуктами питания после соответствующей санитарной обработки. Полимерный состав включает светостабилизаторы на основе пространственно-затруднённых аминов (HALS), предотвращающие фотоокисление при длительной эксплуатации на открытых площадках. Благодаря этому резервуары сохраняют ударную вязкость в диапазоне температур от -30°C до +60°C. Внутренняя поверхность ёмкости имеет шероховатость Ra ≤ 0,8 мкм, что минимизирует адгезию вязких жидкостей и упрощает промывку при смене перекачиваемого продукта.

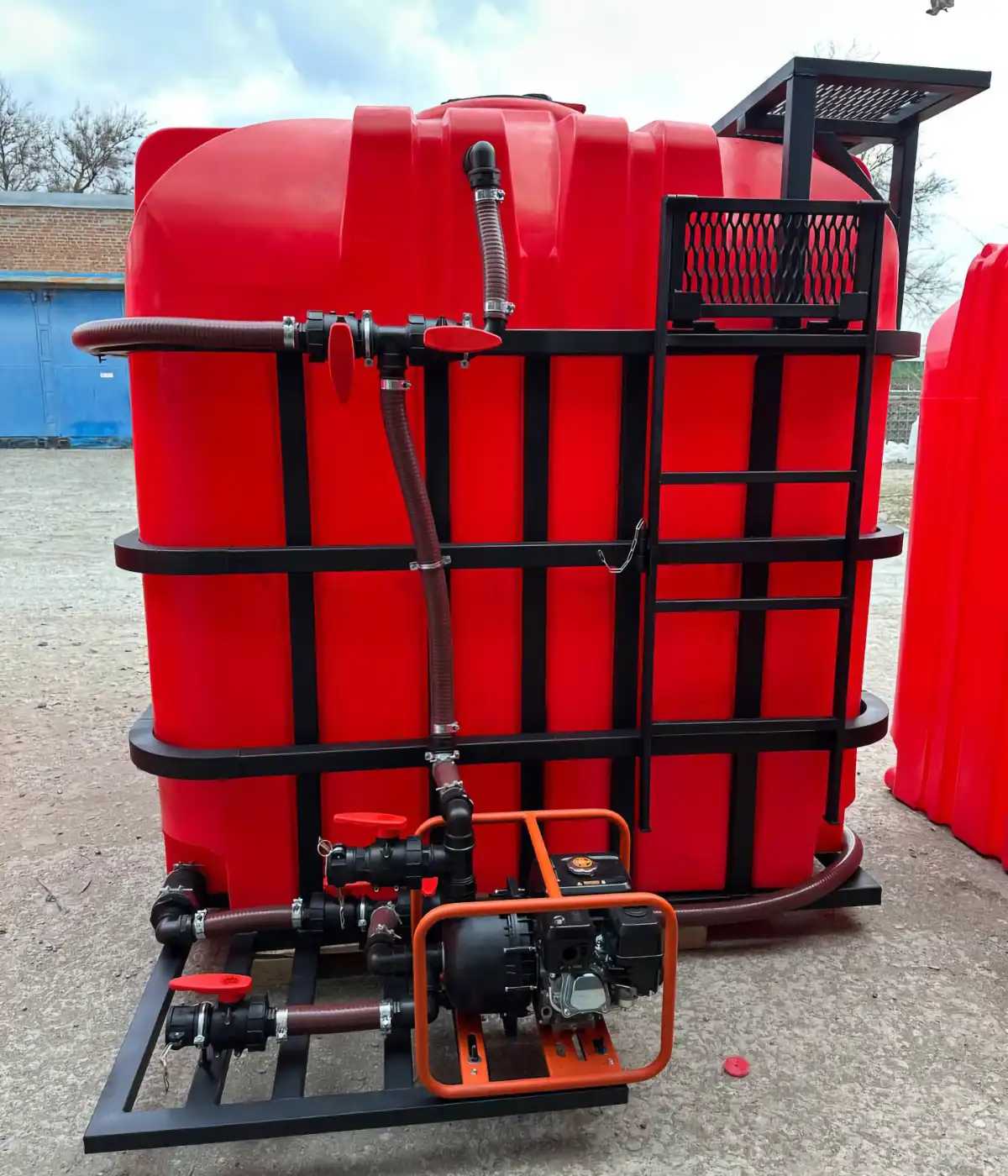

Бензиновая мотопомпа и гидравлическая обвязка на сварной платформе
Система оснащена бензиновой мотопомпой, расположенной в торцевой части кассеты. Такое размещение имеет ряд преимуществ: мотопомпа доступна для обслуживания и запуска без необходимости демонтажа шлангов, а также не увеличивает общую ширину установки. Насос монтируется на отдельной сварной платформе из листовой стали толщиной 5 мм, приваренной к нижним лонжеронам кассеты. Платформа имеет виброгасящие резиновые подушки, снижающие передачу вибрации на корпус ёмкости и арматуру. Бензиновый двигатель (как правило, четырёхтактный, с воздушным охлаждением) развивает мощность, достаточную для создания производительности по жидкости до 800–1200 л/мин в зависимости от напора. Двигатель комплектуется собственным топливным баком, воздушным фильтром для работы в запылённой среде и системой аварийной остановки, интегрированной с датчиком уровня масла.
Гидравлическая обвязка полностью смонтирована на той же раме и выполнена из армированных рукавов с условным проходом 50 мм. Выбор диаметра 50 мм оптимизирован для жидкостей с кинематической вязкостью до 150 сСт при 20°C: большее сечение привело бы к снижению скорости потока и осаждению взвесей, меньшее — к неприемлемым гидравлическим потерям. Рукава закреплены прочными силовыми хомутами из оцинкованной стали, которые охватывают шланг по всей окружности с равномерным усилием затяжки. Конструкция хомутов исключает смятие армирующего слоя и обеспечивает герметичность при давлении до 10 бар, что значительно превышает рабочее давление мотопомпы центробежного типа (обычно 2–4 бара). Все резьбовые соединения обвязки дополнительно уплотнены анаэробными гелями или лентами ФУМ, стойкими к топливу и минеральным маслам.
Запорно-регулирующая арматура и фитинги итальянского производства
В системе используется шесть шаровых кранов с диаметром условного прохода 2 дюйма (50,8 мм), произведённых в Италии. Шаровые краны выбраны из-за минимального гидравлического сопротивления в полностью открытом положении и возможности быстрого перекрытия потока одним поворотом рукоятки на 90°. Корпус кранов выполнен из латуни CW617N, шар — из хромированной латуни, уплотнительные кольца — из PTFE (политетрафторэтилена), инертного к широкому спектру кислот, щелочей и органических растворителей. Применение именно шести кранов диктуется типовой схемой: два крана для управления подачей из каждого резервуара (при двухкассетной версии), два — на напорной линии к потребителю, и два — для рециркуляции и слива остатков.
Набор фитингов включает тройники для разветвления потока, отводы 90° и 45° для изменения трассировки шлангов, а также резьбовые переходники с внутренней и внешней резьбой по стандартам BSP или NPT. Все фитинги проходят гидравлические испытания при давлении 1,5× от номинального. Благодаря такому набору монтажник может адаптировать гидравлическую схему на месте эксплуатации без дополнительной подгонки: например, организовать байпасную линию для перемешивания жидкости в резервуаре или подключить дополнительный всасывающий рукав от внешнего источника.
Быстроразъёмные соединения и крепление арматуры
Оконечными элементами всех шлангов выступают муфты быстроразъемных соединений (БРС). Принцип действия БРС основан на подпружиненных шариках или цанговом зажиме: при соединении ниппеля и муфты достаточно вставить конусную часть до щелчка, и герметизация обеспечивается резиновым уплотнением (NBR или FKM). Для разъединения достаточно оттянуть наружную втулку. Такой монтаж не требует инструментов и выполняется за 2–3 секунды на одно соединение, что критично при частых перестыковках в полевых условиях. Для предотвращения случайного размыкания при вибрациях на муфтах предусмотрены предохранительные флажки или замковые кольца.
Все краны и БРС закреплены на стальных стойках, приваренных к раме кассеты. Стойки изготавливаются из трубы 30×30 мм с толщиной стенки 2,5 мм, что исключает изгиб при затягивании монтажных хомутов. Фиксация арматуры производится через монтажные хомуты с резиновыми вкладышами: резина демпфирует вибрацию и предотвращает гальваническую коррозию между латунными кранами и стальной стойкой. Такое решение обеспечивает неизменность взаимного расположения запорных элементов при транспортировке по неровной дороге — шланги не отрывают краны и не создают изгибающих моментов на резьбовых соединениях. При необходимости технического обслуживания любой кран или БРС может быть демонтирован откручиванием двух болтов без снятия всей стойки.
Эксплуатационные характеристики и области применения
Система предназначена для быстрой перекачки жидкостей в аграрном секторе (перелив жидких удобрений, КАС, растворов пестицидов), строительной сфере (откачка воды из котлованов, перекачка технических эмульсий) и коммунальном хозяйстве (устранение аварийных розливов, перекачка сточных вод). Производительность определяется типом мотопомпы, но в типовой комплектации система обеспечивает перекачку со скоростью до 40–50 м³/час при максимальной высоте подъёма до 25–30 метров. Рабочий цикл без дозаправки топливом составляет от 2 до 4 часов при непрерывной работе.
Мобильность системы подтверждается габаритами: длина кассеты с одной ёмкостью VTR 5000 не превышает 2,5 м, ширина — 1,6 м, высота с установленной мотопомпой — около 1,8 м. Масса в снаряжённом состоянии (без жидкости) составляет 350–450 кг, что позволяет транспортировать её в прицепе легкового автомобиля или в кузове пикапа. Благодаря сочетанию усиленных резервуаров, надёжной гидравлической обвязке с итальянской арматурой и быстроразъёмным соединениям, система обеспечивает минимальную подготовку к работе — не более пяти минут на развёртывание и подключение. Она не требует внешнего источника электропитания, что делает её незаменимой для удалённых площадок без доступа к сети. Регулярное техническое обслуживание сводится к контролю уровня масла в двигателе, очистке топливного фильтра и промывке шлангов после перекачки агрессивных сред.
Таким образом, предлагаемая мобильная система подачи и слива с торцевым расположением мотопомпы представляет собой законченное инженерное решение, в котором каждая деталь — от усиленной стенки ротационно-формованной ёмкости до итальянского шарового крана и БРС — подчинена единой цели: обеспечить быструю, безопасную и долговечную перекачку широкого спектра жидкостей в полевых условиях без потери производительности.
