Кронштейн для установки мини-АЗС на емкость

Пластиковые емкости «ПромДонПласт», в том числе модели VTR 5000, VTR 6000 и VTR 10000, могут использоваться не только для хранения воды и пищевых продуктов. С учетом химической стойкости полиэтилена они подходят для ряда производственных и сельскохозяйственных жидкостей, а также дизельного топлива и масел.

На базе совместимых емкостей можно комплектовать мини-АЗС для заправки дизельной сельскохозяйственной, строительной и другой техники. Для надежной установки топливораздаточного оборудования на емкость разработан специальный металлический кронштейн.

Конструкция кронштейна

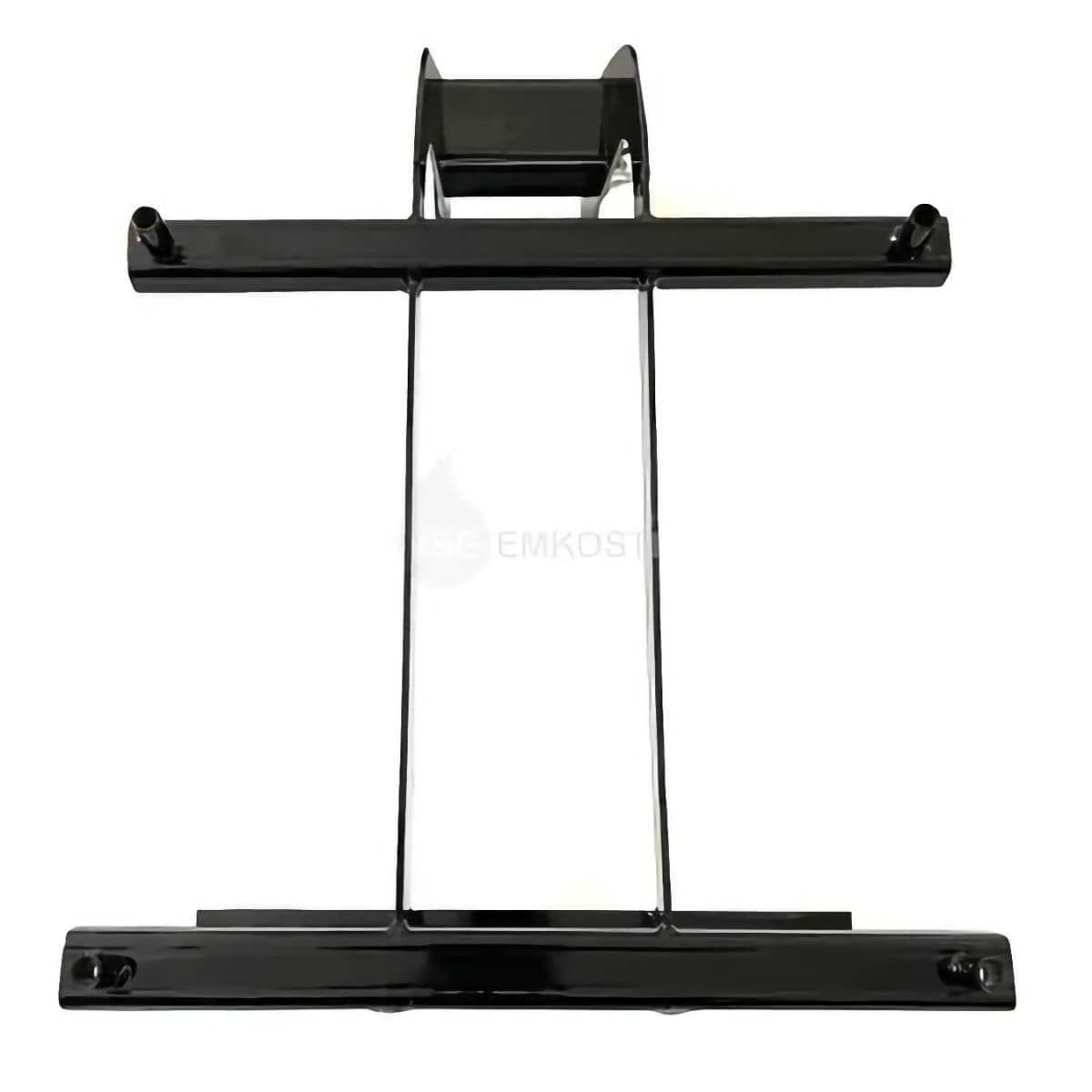

Кронштейн представляет собой прочную сварную конструкцию из стали, окрашенную в черный цвет. Он разработан специально для емкостей «ПромДонПласт»: поверхность кронштейна со стороны прилегания повторяет контур емкости, обеспечивая правильное и устойчивое положение оборудования.

В месте соприкосновения с емкостью предусмотрена резиновая прокладка. Она исключает непосредственный контакт металлических граней с полиэтиленом и защищает поверхность емкости от царапин и других механических повреждений.

С лицевой стороны кронштейна расположены четыре стойки с креплениями для установки блока мини-АЗС.

Крепление к емкости

Кронштейн фиксируется за одну из верхних несущих проушин емкости. Для крепления используется стальная втулка, которая устанавливается в проушину и фиксируется с противоположной стороны шайбой и шплинтом.

Шплинт соединен с кронштейном металлической цепочкой, поэтому он остается на конструкции после снятия и не потеряется во время монтажа или обслуживания оборудования.

Крепление за штатную проушину позволяет обойтись без сверления корпуса емкости и внесения изменений в ее конструкцию.

Быстрый монтаж и демонтаж

Установка кронштейна занимает минимум времени:

1. Кронштейн устанавливается в предусмотренное положение на емкости.
2. Стальная втулка пропускается через крепление и проушину.
3. С противоположной стороны устанавливается шайба.
4. Соединение фиксируется шплинтом.
5. Блок мини-АЗС крепится к четырем предусмотренным стойкам при помощи резьбовых соединений.

Демонтаж выполняется в обратной последовательности. Простая конструкция позволяет быстро устанавливать и снимать кронштейн без специального инструмента и сложных монтажных работ.

Кронштейн для установки мини-АЗС позволяет удобно и надежно разместить топливораздаточное оборудование непосредственно на совместимой пластиковой емкости «ПромДонПласт», получив компактное решение для хранения и выдачи дизельного топлива.

При использовании емкости для хранения топлива необходимо соблюдать требования к конкретной модели емкости, устанавливаемому оборудованию, условиям эксплуатации и действующие нормы хранения и выдачи нефтепродуктов.
